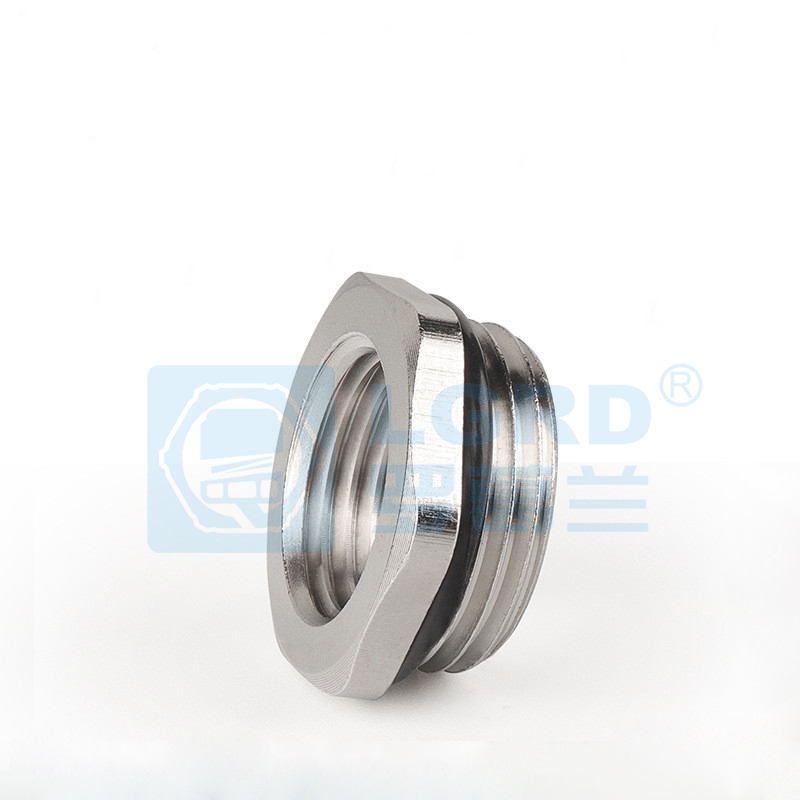

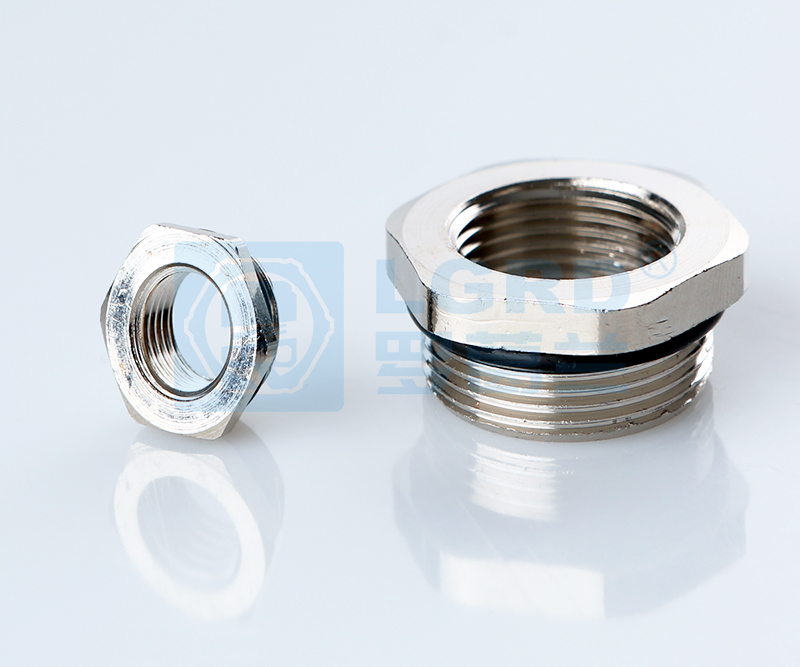

金属变径环
- 产品详情
★螺牙规格：公制牙(Metric)、德制(PG）牙、G（PF)牙 、NPT牙
★产品材质：采用黄铜镀镍制成
★工作温度：-40℃至100℃
★产品特性：此产品可将不同的螺纹外径尺寸进行自由转换，可根据客户要求定制
★产品形状：六角形
★注：特殊规格需要请与工厂联系

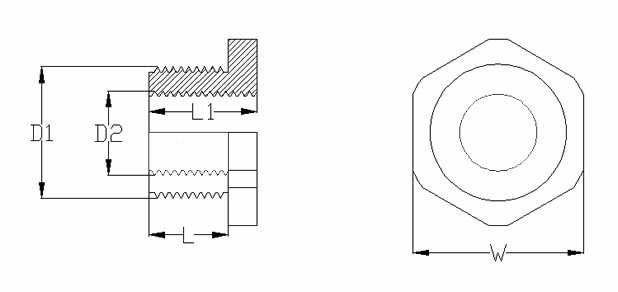

- 结构图
| 螺牙规格 Thread | 型号 Model | 螺纹长度（mm） Thread Lengt L | 产品高度L1（mm) Product height L1 | 扳手径W(mm) Spanner Size W | 包装(PCS) Std.Pkg | |
| 外螺纹 D1 External D1 | 内螺纹 D2 Lnternal D2 | |||||
| M16*1.5 | M12*1.5 | M1612 | 6 | 9 | 18 | 10 |
| M20*1.5 | M16*1.5 | M2016 | 6.5 | 9.5 | 24 | 10 |
| M25*1.5 | M20*1.5 | M2520 | 7.5 | 10.5 | 30 | 10 |
| M32*1.5 | M25*1.5 | M3225 | 8 | 11.5 | 39 | 10 |
| M40*1.5 | M32*1.5 | M4032 | 9 | 12.5 | 43 | 10 |
| M50*1.5 | M40*1.5 | M5040 | 10 | 14 | 57 | 10 |
| M63*1.5 | M50*1.5 | M6350 | 10 | 14 | 64 | 10 |
| PG9 | PG7 | PG0907 | 6 | 9 | 17 | 10 |
| PG11 | PG9 | PG1109 | 6.5 | 9.5 | 20 | 10 |
| PG13.5 | PG11 | PG1311 | 6.5 | 9.5 | 22 | 10 |
| PG16 | PG13.5 | PG1613 | 6.5 | 9.5 | 24 | 10 |
| PG21 | PG16 | PG2116 | 7.5 | 10 | 30 | 10 |
| PG29 | PG21 | PG2921 | 8 | 11.5 | 39 | 10 |
| PG36 | PG29 | PG3629 | 9 | 12.5 | 50 | 10 |
| PG42 | PG36 | PG4236 | 10 | 14 | 57 | 10 |
| PG48 | PG42 | PG4842 | 10 | 14 | 64 | 10 |
